產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
產品綜述：

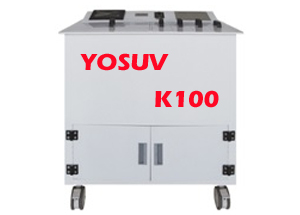

遠蘇精電工業級全自動過孔電鍍機K100在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常見用于雙面板線路板的鍍銅及鍍錫。本機集整孔、鍍銅、鍍錫等多種功能為一體，帶有加熱，鼓氣及電鍍功能，可實現過孔成功率100%。采用環保PCB制板工藝，較適合企業研發、大中專及研究所教學科研等。
產品功能：
1、設備具有五個槽位，槽體采用高強度耐酸堿材料一體整裝。每個槽位配置恒溫裝置，采用耐腐蝕加熱管，具有鼓氣，自動恒溫功能，氣流量、工作時間及溫度可預設，完工后自動提醒，操作簡單方便，自動化程度高，貫孔導通率確保100%。對雙面，多面線路板等非金屬材料進行黑孔電鍍、化學沉銅、再電鍍加厚。
2、設備采用電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵，使電鍍形成微循環，同時采用電鍍往復運動，通過調速可控制電鍍速速，從而提高過孔電鍍的質量。
3、過孔工藝：黑孔采用環保的化學成分，液體可以通過節流閥回收循環利用，也便于設備定期的維護保養。
4、結構特點：萬向滾輪，方便隨意移動位置。機體儲物槽設計，方便配件及工具存放。
5、高性能ARM嵌入式處理器和嵌入式操作系統，人機界面：7寸彩色液晶顯示觸摸屏，能在觸摸顯示屏內閱讀電子版金屬過孔制作工藝說明書；能在觸摸顯示屏內播放金屬過孔工藝制作的PCB流程圖，采用微機技術對電鍍電源各項參數進行綜合控制，通過編程可組合成多種恒電流、恒電位脈沖波形信號輸出。
6、電鍍電源：采用高速換向脈沖電源，屏幕能夠?qū)崟r(shí)動態顯示正反方向電流波形。具有恒電流、恒電壓（槽壓）電源輸入功能、能在恒電流或恒電位直流電流上疊加組合多種正、負極性的脈沖輸出，可定時或按定時控制電鍍過程，可通過觸摸屏直接輸入和顯示各項參數。
產品工藝
黑孔電鍍工藝流程
整孔 → 水洗 → 黑孔 → 干燥 → 微蝕 → 水洗 → 電鍍
化學沉銅再電鍍加厚
整孔 → 水洗 → 活化 → 水洗 → 加速 → 水洗 → 化學沉銅 → 水洗 → 電鍍
產品特點：
1.將前期處理集機身一體，機器自帶黑孔，整孔微蝕，電鍍，鍍錫五槽，更方便操作。可靠性更強。
2.采用新型環保黑孔化直接電鍍工藝，不含傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質，屬于環保型產品。
3.槽體采用耐酸堿材。不易受腐蝕。
4.恒溫裝置采用鈦加熱管，能自動恒溫。
5.槽體工作時間、溫度可預設。
6.傻瓜式操作，自動化程度高，過孔導通率可達100%。
7.輸出脈寬：正反向脈寬0-100%可調
8.脈沖周期：1ms~999ms
9.恒電流：0~30A，槽壓：9V
10.最大脈沖電流：±30A
11.輸出頻率：0-1KHz可調
12.最大擺動速度：90次/分鐘
13.最大板面：320X320MM
14.最小孔徑：0.3mm
15.最大厚徑比：2.5:1
16.輸出電流：0-15A
17.工作速度：20-80mm/s
18.機器自帶定時功能、自動恒溫
19.工作電壓：220V/50HZ
20.外形尺寸：L*W*H：720*960*1080mm
產品亮點
電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
電鍍件往復運動功能：通過調速，可控制電鍍速度。
環保無污染：K100采用新型環保黑孔化直接電鍍工藝，安全、可靠、高效。黑孔液不含有傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質在配方中的使用，屬于環保型產品。
操作便捷：產品槽體采用耐酸堿材料，恒溫裝置采用鈦加熱管，能自動恒溫，槽體工作時間、溫度可預設，操作簡易方便，自動化程度高，貫孔導通率100%。
一體化的設計：使整機結構緊湊。
密封式的設計：保證電鍍液不受污染，保證電鍍質量。
時間設定：可根據板幅大小預設工作時間，計時完成后自動報警提示
溫度顯示：可以顯示每個槽體內藥液溫度，便于用戶選擇最佳工作溫度進行孔化
Wifi功能：可以通過wifi實現遠程診斷、監控、預約關機等，并與網絡管理裝置及軟件實現無縫連接，配套PCB工藝網絡管理軟件，并免費提供升級服務。（選配）
產品用途
K100過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝，機器帶有加熱，鼓氣及電鍍功能。
